少走弯路,学会丝锥的选择技巧!


丝锥是制造业操作者加工螺纹的最主要工具,广泛运用在普通车床,钻床及攻丝机的螺纹加工当中。丝锥种类很多,到底要如何选择丝锥呢?下面一起去探究一下:

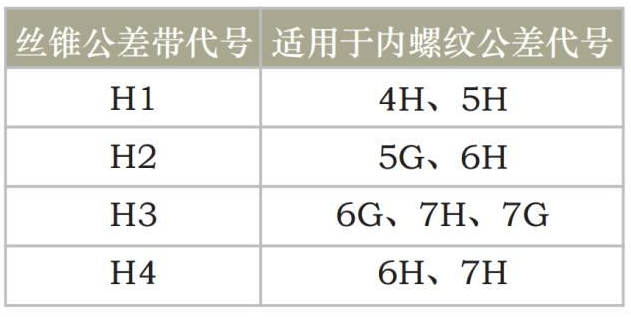

(1) 不同精度等级丝锥的公差

选用依据:不能仅根据被加工螺纹的精度等级来选择和确定丝锥的精度等级

1)被加工工件的材质和硬度;

2)攻丝设备(如机床条件、夹紧刀柄、冷却环等);

3)丝锥本身的精度和制造误差。

例如:加工6H螺纹,在钢材加工时,可选择6H精密丝锥;在加工灰口铸铁时,由于丝锥的中径磨损较快,螺纹孔的膨胀小,所以选用6HX精度的丝锥为宜,寿命会更好。

日本丝锥精度说明:

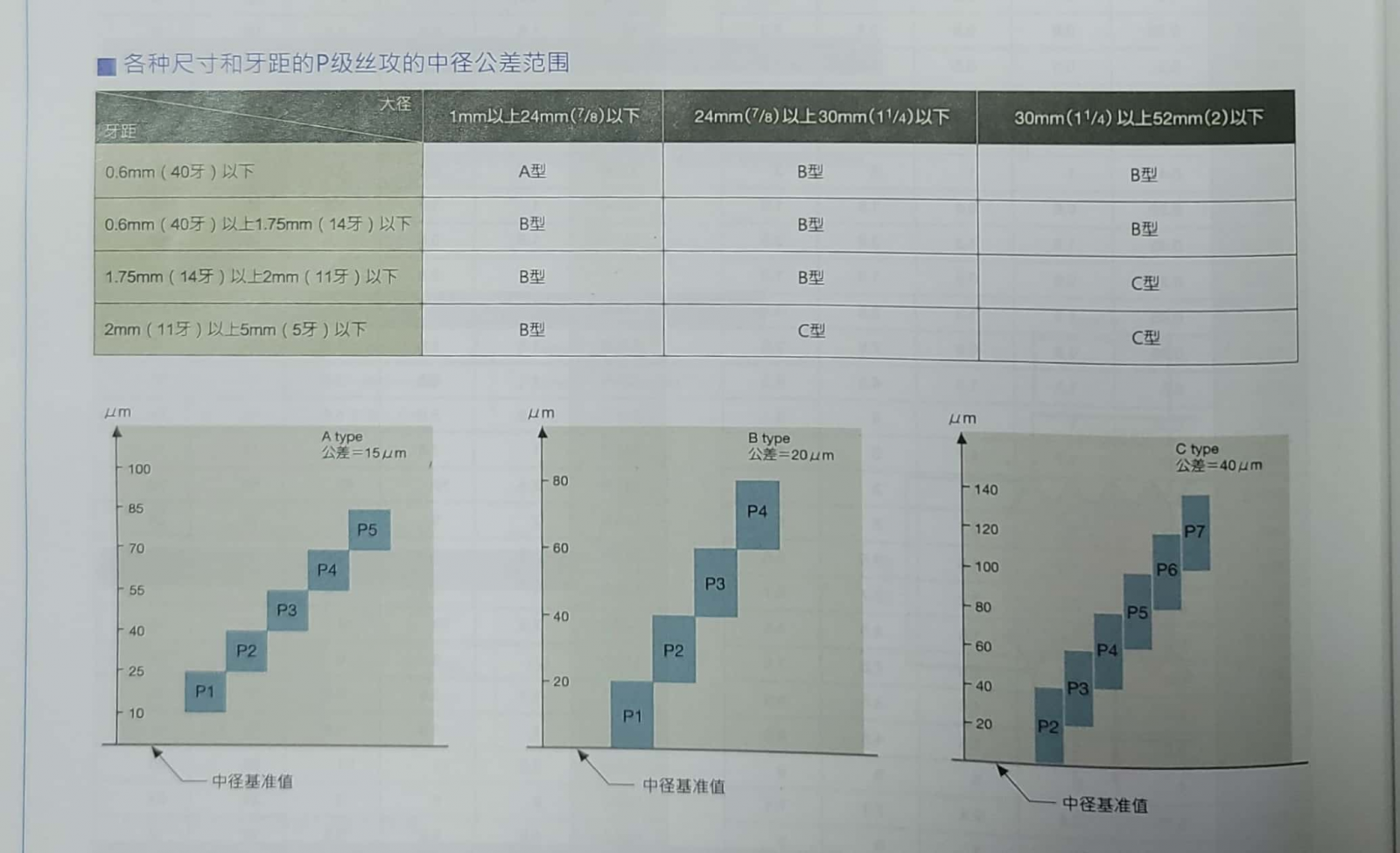

1)YAMAWA切削丝锥采用P级精度代号,不同于ISO标准。 YAMAWA  P级精度是以日本工具工业协会TAS为标准设定.外径M1~M52(U、W为2英寸)的P级螺丝攻的中径公差范围,依据外径与牙距所制定.如图:

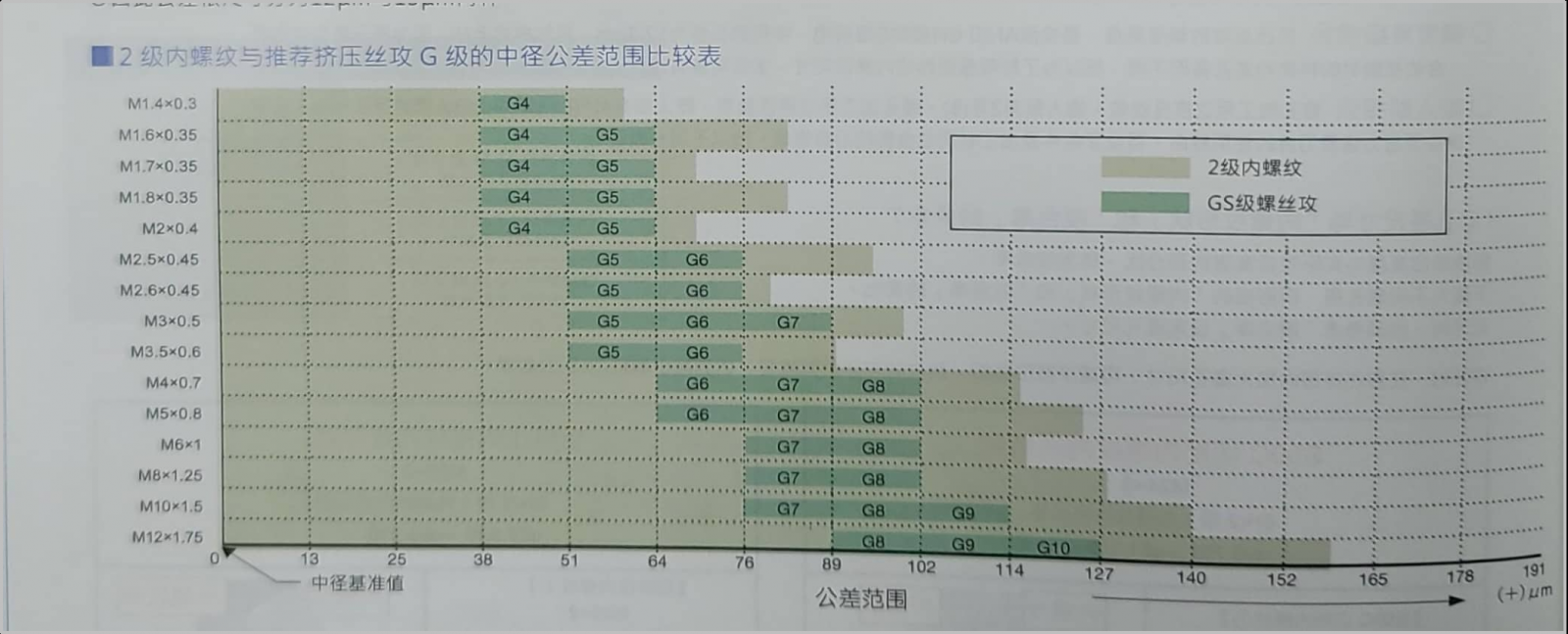

2)挤压丝锥YAMAWA采用G级精度代号。 G级就是ANSI螺丝攻GH级,以公差0.0005英寸(12.7μm)为一等级,呈阶梯式上升,设定为精度范围.
G级精度的上限是以其级数X12.7μm所得数值将小数点第一位取整数,为期上限.下限是以下一精度的上限作为下限.因此公差尺寸分别为12μm和13μm两种.

(2) 丝锥外形尺寸

1)目前使用最多的是DIN、ANSI、ISO、JIS等;

2)根据客户不同的加工要求或现有条件选择合适的总长度、加工深度和柄方尺寸;

3)加工过程中的干扰;

(3)丝攻选择的6个基本要素

1)加工螺纹的种类,公制、英制、美制等;

2)螺纹底孔、通孔或盲孔的类型;

3)被加工工件的材质和硬度;

4)工件全螺纹深度和底孔深度;

5) 工件螺纹要求的精度;

6)丝锥形状标准(特殊要求需标注)。

(部分素材源自网络)
